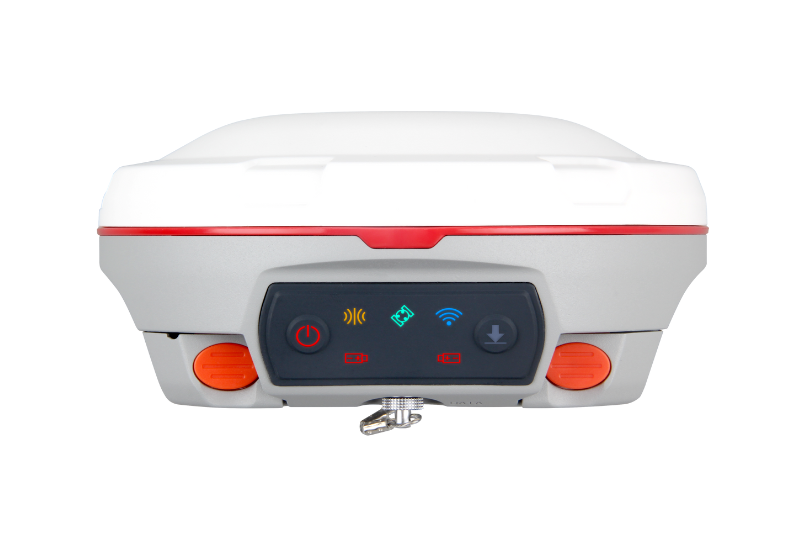

Receptor GNSS IMU T30

GPS: L1C/A, L2C, L2P, L5 BeiDou:B1I, B2I, B3I, B1C, B2a, B2b GLONASS:L1, L2, L3 Galileo: E1, E5a, E5b, E6, E5 AltBOC QZSS:L1C/A, L1C, L2C, L5 Navic: L5 SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM, BDSBAS Banda L Horizontal 2.5 mm + 0.5 ppm RMS Vertical 5 mm + 0.5 ppm RMS Horizontal 8mm + 1ppm RMS Vertical 15mm + 1ppm RMS 3 mm + 0.1 ppm Horizontal 3.5 mm + 0.4 ppm Vertical IP67, protegido de inmersiones temporales hasta una profundidad de 1 m Tx/Rx con rango de frecuencia completo de 410-470 MHz – Potencia de transmisión: ajustable de 0.5W, 1W, 2 W – Velocidad de transmisión inalámbrica: 9600/ 19200/ 11000 (ajustable) – Rango: 3-15 km – Tipo de protocolo: Transparente/TT450S/Sur/Mac/SNLonglink – LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 – LTE-TDD: B38/B39/B40/B41 – WCDMA: B1/B2/B4/B5/B6/B8/B19 – GSM: B2/B3/B5/B8 LEDs (indicando Energía, Rastreo de Satélite, Estado de GPRS y Datos Diferenciales)

Especificaciones técnicas

• Canal: 1198
• Seguimiento de satélites: GPS: L1C/A, L2C, L2P, L5 BeiDou:B1I, B2I, B3I, B1C, B2a, B2b GLONASS:L1, L2, L3 Galileo: E1, E5a, E5b, E6, E5 AltBOC QZSS:L1C/A, L1C, L2C, L5 Navic: L5 SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM, BDSBAS Banda L
• Re-adquisición de señal: <1.5 s
• Inicio en frío: <50 s
• Inicio en caliente: <30 s
• Inicio en caliente: <15 s
• Tiempo de inicialización RTK: <10s
• Fiabilidad de inicialización: >99.9%
• Estático y rápido estático: Horizontal 2.5 mm + 0.5 ppm RMS Vertical 5 mm + 0.5 ppm RMS
• Cinemática en Tiempo Real: Horizontal 8mm + 1ppm RMS Vertical 15mm + 1ppm RMS
• Observación estática prolongada: 3 mm + 0.1 ppm Horizontal 3.5 mm + 0.4 ppm Vertical
• DGPS: ＜0.4m RMS
• SBAS: 1 m 3D RMS
• Autónomo: 1.5m 3D RMS
• PPP: 10cm Horizontal y 20cm Vertical
• Tamaño(Ancho × Alto): Φ 15.5 cm × 7.3 cm
• Peso: 1.2 kg con dos baterías
• Temperatura de trabajo: -40 °C a + 65 °C (-40 °F a 149 °F)
• Temperatura de almacenamiento: -40 °C a + 85 °C (-40 °F a 185 °F)
• Humedad: 100% sin condensación
• Impermeable y a prueba de polvo: IP67, protegido de inmersiones temporales hasta una profundidad de 1 m
• Choque: Sobrevive a una caída de 2m sobre concreto
• Voltaje de entrada: 7-28 VDC
• Consumo de energía: 1.92 W
• Capacidad de la batería de Li-ion: 2 × 3400 mAh, hasta 24 horas típicamente
• Memoria: 8 GB
• Puerto serie (conector Lemo de 7 pines): 1 Velocidades de baudios de hasta 921,600 bps
• Módem UHF: Tx/Rx con rango de frecuencia completo de 410-470 MHz – Potencia de transmisión: ajustable de 0.5W, 1W, 2 W – Velocidad de transmisión inalámbrica: 9600/ 19200/ 11000 (ajustable) – Rango: 3-15 km – Tipo de protocolo: Transparente/TT450S/Sur/Mac/SNLonglink
• WIFI: 802.11b/g/n
• Módem 4G: – LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 – LTE-TDD: B38/B39/B40/B41 – WCDMA: B1/B2/B4/B5/B6/B8/B19 – GSM: B2/B3/B5/B8
• Tasas de salida de datos de posición: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz
• LEDs (indicando Energía, Rastreo de Satélite, Estado de GPRS y Datos Diferenciales): 5
• Bluetooth: Protocolo V 4.0, compatible con sistemas operativos Windows y Android
• IMU Incorporado: soporta hasta 120° de compensación de inclinación
• Entrada/Salida de datos de corrección: Formatos RTCM SC104 Versión 2.x, 3.x , CMR(solo GPS), CMR+(solo GPS)
• Salida de datos de posición: – ASCII: NMEA-0183 GSV, RMC, HDT, VHD, GGA, GSA, ZDA, VTG, GST; PTNL, PJK; PTNL, AVR; PTNL, GGK – Actualización binaria ComNav a 20 Hz
