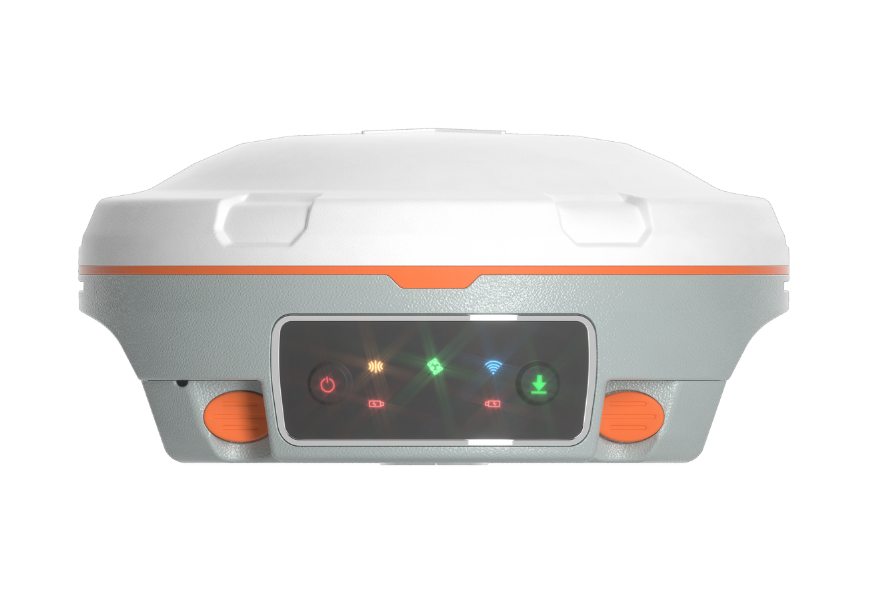

Mars Láser RTK

GPS: L1C/A, L1C, L2P, L2C, L5 BDS: B1l, B2l, B3l, B1C, B2a, B2b GLONASS: G1, G2, G3 Galileo: E1, E5a, E5b, E6c, E5 AItBOC QZSS: L1C/A, L2C, L5, L1C IRNSS: L5 SBAS: L1C/A Horizontal 2.5 mm + 0.5 ppm RMS Vertical 5 mm + 0.5 ppm RMS Horizontal 3.0 mm + 0.1 ppm RMS Vertical 3.5 mm + 0.4 ppm RMS Horizontal 8mm + 1ppm RMS Vertical 15mm + 1ppm RMS ≤5.5cm (alcance de 5m, ≤120° de inclinación en modo láser) Tx/Rx con rango de frecuencia completo de 410-470MHz – LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 – LTE-TDD:B38/B39/B40/B41 – WCDMA: B1/B2/B4/B5/B6/B8/B19 – GSM: B2/B3/B5/B8 5 (Indicando seguimiento de satélites, datos de correcciones RTK, estado de GPRS y alimentación)

Especificaciones técnicas

• Canal: 1590
• Seguimiento de satélites: GPS: L1C/A, L1C, L2P, L2C, L5 BDS: B1l, B2l, B3l, B1C, B2a, B2b GLONASS: G1, G2, G3 Galileo: E1, E5a, E5b, E6c, E5 AItBOC QZSS: L1C/A, L2C, L5, L1C IRNSS: L5 SBAS: L1C/A
• Re-adquisición de señal: ≤1s
• Inicio en frío: ≤45s
• Inicio en caliente: ≤15 s
• Tiempo de inicialización RTK: <10s (Línea base ≤10km)
• Fiabilidad de inicialización: ≥99.9%
• Tasa de actualización de datos: 1Hz, 2Hz, 5Hz, 10Hz, 20Hz
• Estático y rápido estático: Horizontal 2.5 mm + 0.5 ppm RMS Vertical 5 mm + 0.5 ppm RMS
• Observaciones largas Estático: Horizontal 3.0 mm + 0.1 ppm RMS Vertical 3.5 mm + 0.4 ppm RMS
• RTK de línea de base de señal: Horizontal 8mm + 1ppm RMS Vertical 15mm + 1ppm RMS
• DGPS: ＜0.4m RMS
• SBAS: Horizontal 0.5m RMS Vertical 0.8m RMS
• Autónomo: 1.5m 3D RMS
• Medición de inclinación láser: ≤5.5cm (alcance de 5m, ≤120° de inclinación en modo láser)
• Dimensión: Φ 15.5cm x 7.3cm
• Peso: 1.2kg con dos baterías
• Temperatura de trabajo: -40 °C~+65°C
• Temperatura de almacenamiento: -40 °C~+85°C
• Humedad: 100% sin condensación
• A prueba de agua y polvo: IP67
• Choque: Sobrevive a una caída de 2m sobre concreto
• Vibración: Método MIL-STD-810G Procedimiento 514.6Ⅰ
• Voltaje: 7-28VDC
• Consumo de energía: 1.7W
• Capacidad de la batería de iones de litio: 2 x 3400 mAh
• Memoria: 8GB
• Tiempo de trabajo: ≥20h
• Puerto serie (conector Lemo de 7 pines): 1 Velocidades de baudios de hasta 921,600 bps
• Módem UHF mejorado: Tx/Rx con rango de frecuencia completo de 410-470MHz Potencia de transmisión: 0.5W-2W ajustable Alcance: 15km
• WIFI: 802.11 a/b/g/n, 5Ghz
• Módem 4G: – LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 – LTE-TDD:B38/B39/B40/B41 – WCDMA: B1/B2/B4/B5/B6/B8/B19 – GSM: B2/B3/B5/B8
• Tasas de salida de datos de posición: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz
• LEDs: 5 (Indicando seguimiento de satélites, datos de correcciones RTK, estado de GPRS y alimentación)
• Botón de función: 2 para Encendido y Registro de Datos Estáticos
• Bluetooth: Protocolo V 4.0, compatible con sistemas operativos Windows y Android
• IMU: IMU integrada sin necesidad de calibración para levantamientos de inclinación Inclinación de hasta 120° con una precisión de 2.5 cm
• Entrada/Salida de datos de corrección: RTCM2.X, 3.X, CMR(Solo GPS), CMR+(Solo GPS)
• Salida de datos de posición: – ASCII: NMEA-0183 GSV, RMC, HDT, GGA, GSA, ZDA, VTG, GST; PTNL, PJK; PTNL, AVR; PTNL, GGK – Actualización Binaria ComNav a 20 Hz
• Rango: 10m
• Precisión (temperatura ambiente): (3-5)mm + 1ppm
• Frecuencia de Medición: Valor Clásico: 3Hz Valor Máximo: 5Hz
• Potencia de Inyección del Láser: 0.9mW~1.5mW
• Temperatura de trabajo: -20°C~+50°C
• Temperatura de almacenamiento: -30°C~+60°C
