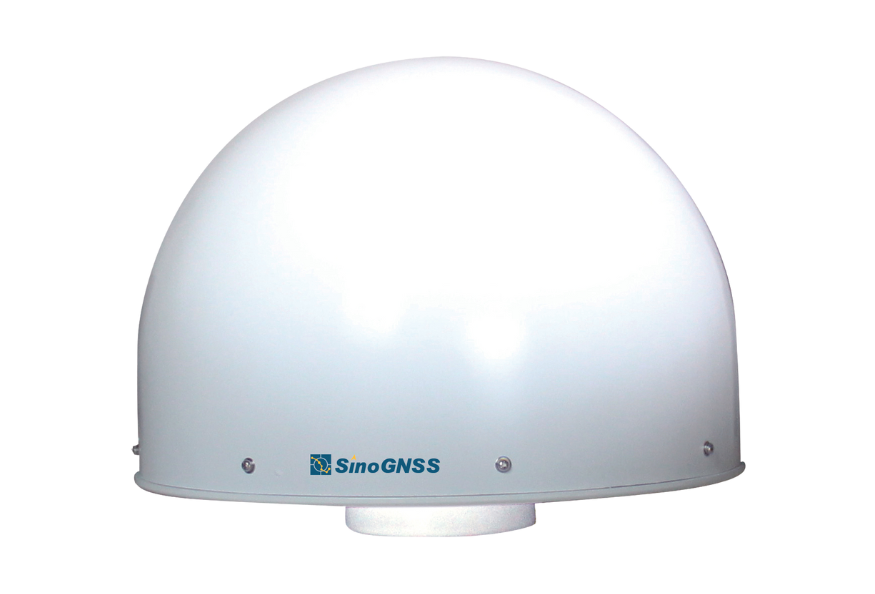

Antena GNSS AT500

El AT500 es una antena de anillo de estrangulamiento de alto rendimiento que puede rastrear GPS L1, L2C, L2P, L5, GLONASS L1, L2, BeiDou B1, B2, B3, Galileo E1, E5a/E5b, AltBoc, L-Band y SBAS. Está especialmente diseñada para monitoreo de deformaciones, CORS y redes de infraestructura GNSS relacionadas.

Especificaciones técnicas

• GPS: L1, L2, L5
• GLONASS: L1, L2
• BeiDou: B1, B2, B3
• Galileo: E1, E5a, E5b, E6
• Impedancia nominal: 50Ω
• Polarización: RHCP
• Relación axial (90°): ≤ 3dB
• Ganancia del LNA: 50dB ± 2dB
• Figura de ruido: ≤ 2dB
• VSWR de salida: ≤ 2.0
• Voltaje de operación: 3.3 – 12VDC
• Corriente de operación: ≤ 55mA
• Retardo de grupo: < 5ns
• Rizado de banda de paso: ± 2dB
• Ganancia en el cenit: 7dBi
• Desplazamiento del centro de fase: ± 1mm
• Dimensión: Φ379×311 mm
• Conector: Conector hembra TNC
• Peso: 6.9kg
• Temperatura de funcionamiento: -40°C a +85°C
• Temperatura de almacenamiento: -55°C a +85°C
• Humedad: 95% sin condensación
• A prueba de agua y polvo: IP67
• Caída: Sobrevive a una caída de 1 metro
• Calibración: IGS, NGS
